济南速必得小编在今天的文章要讲的是大家伙平日最常见的线切割钼丝花丝这个问题，针对这个问题，小编就汇总各方面资料，做一个线切割钼丝花丝现象原因分析详解。

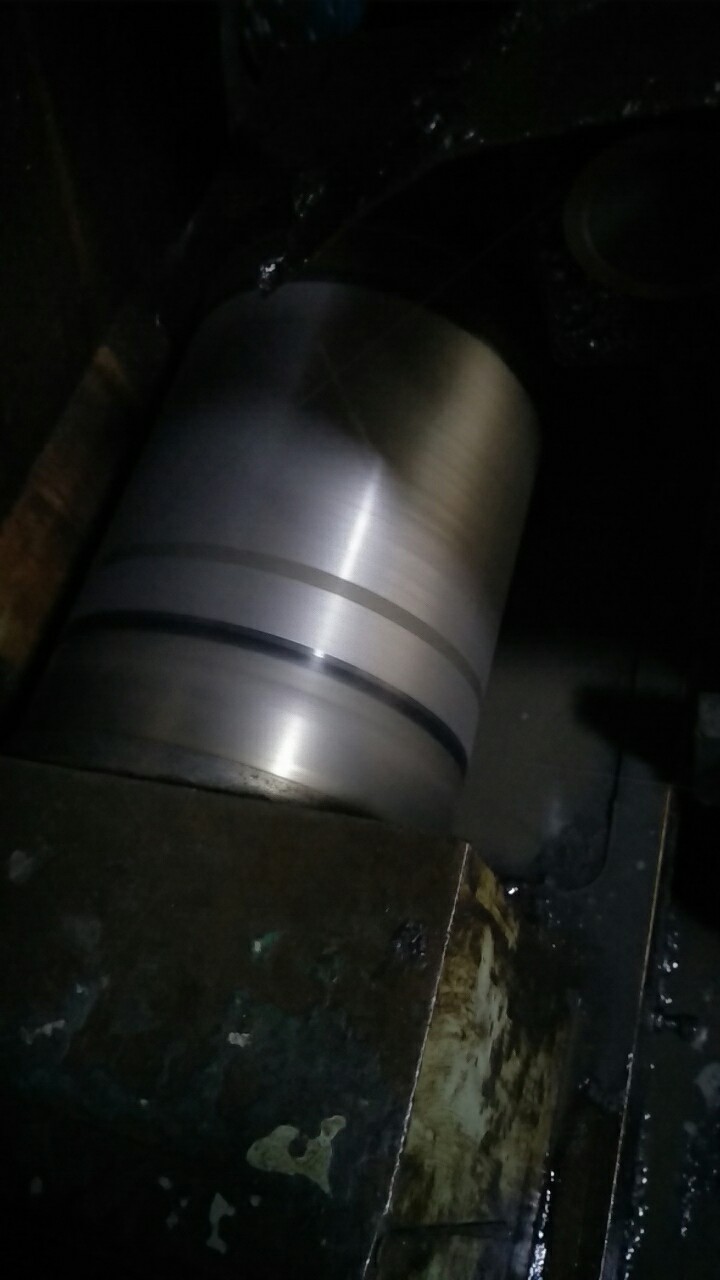

做线切割朋友经常会遇到这样一个问题，经过一段时间的切割后，钼丝会出现一段一段的黑斑，黑斑通常有几到十几毫米长，黑斑的间隔通常有几到几十厘米。这些黑斑是经过了一段时间的连续电弧放电，烧伤并碳化。而钼丝变细变脆和碳化后就很容易断。黑斑在丝筒上形成一个个黑点，有时还按一定规率排列形成花纹，故称为“花丝”。

一．钼丝花丝现象的成因

因不能有效消电离造成连续电弧放电，电弧的电阻热析出大量碳结成炭精粒，钼丝自己也被碳化。工件较厚（放电间隙长）、水的介电系数低（恢复绝缘能力差）、脉冲源带有一个延迟灭弧的直流分量（大于10mA）这三者之一是钼丝花丝现象的基本条件。放电间隙内带进（或工件内固有）一个影响火花放电的杂质是花丝现象的诱因。花丝与火花放电加工的拉弧烧伤是同一道理，间隙内的拉弧烧伤一旦形成，工件和电极同时会被烧出蚀坑并结成炭精粒，炭精粒不清除干净就无法继续加工。细小的炭精粒粘到那里，那里就要拉弧烧伤，面积越来越大，决无自行消除的可能性。如果工件和电极发生位移，各自与对面都会导致新的拉弧烧伤，一处变两处。唯一办法是人下手清理，而线切就无能为力了。

二．钼丝的发生和发展

在放电间隙长、蚀除物排出困难、恢复绝缘能力差、火花爆炸无力时，“杂质”很容易产生，电阻热迅速变拉弧烧伤，炭精粒也相拌而成，这个拉弧点随丝运动，其间每个脉冲能量都通过这个拉弧点释放，直到这个拉弧点走出工件，绝缘才有可能恢复，才有可能产生新的火花放电。钼丝这个点的烧伤炭化（即黑斑）就形成了。如果间隙内刚才诱发拉弧烧伤的那个点仍顽强存在，极容易与现在接触的钼丝点重复电弧放电，第二个烧伤炭化点就又形成了。所以那个点与工件出口的距离往往等于两黑斑间的距离。自第一个烧伤炭化以后，丝上留了一个炭化点，工件间隙留了一串炭化点，极细的炭精粒播散到水里随时会进入间隙，它们都成了钼丝花丝的诱发因素。成了“交叉感染”，到这时，钼丝、线切割液、工件换了哪个都不管用，以至统统换了都无济于事。一段时间过后，“交叉感染”的那些诱发因素没了，同等条件，甚至还是那块料，又能切了。

线切割钼丝花丝现象原因分析详解

三．花丝的表象和观察

因电弧放电、短路、开路和碳精粒生成，脉冲源电流表会大幅摆动。放电火花会相间出现发红、发黄、发白。初形成的黑斑因热烧和碳化而变粗些，从间隙通过并烧蚀几次后又变细。一段时间加热和张力作用当然也使黑斑处变细。变脆是因为烧红又冷却，严重炭化造成的。因花丝在丝筒上形成的花斑很容易规律排列，所以很多人试图发现规律，结果与丝筒周长、导轮周长、导电块与谁的距离都不对。如果有规律，就是烧伤发生点到工件出口的距离。

四．花丝的解决和分析

钼丝花丝现象一旦发生，要从成因的三个要素入手。

首先要确认脉冲发生器的质量，只要没有那个阻止灭弧的直流分量，通常不会导致花丝断丝。其次要注意线切割液，污、稀、有效成分少肯定不行；内含一定量的盐、碱等有碍介电绝缘的成分更不行。再次要注意料，薄怎么都好，即便出现拉弧烧伤的诱因，线切割液的交换快，蚀除物和杂质排除容易，瞬间“闯”过去了。厚了，拉弧烧伤的诱因则很容易产生而极不容易排出。特别带氧化黑皮、锻轧夹层、原料未经锻造调质就淬了火的，造成花丝的几率是很高的。花丝后的工件料、钼丝、线切割液只要保留其一，再次花丝的可能性仍很大。

如果无可奈何，只能还切这块料，那就彻底换丝、换线切割工作液、擦机床；料的夹层、淬火已没办法，起码把表层氧化黑皮祛除干净；避开已切过的那个缝。用大脉间、大脉宽、小电流、高电压开始，待加工稳定仅是慢时，可逐渐加大电流，但仍以2.5A为限。

花丝的最初会有一个主要因素，但因“交叉感染”，导致改变谁都不管用。急于换一样，试一次，再换一样，再试一次，都不灵了，败坏了心情，浪费了东西，没解决问题。解决“花丝”的关键到是冷静分析，找准产生第一处黑斑的原因，尽可能好的改变三个基本条件，尽可能好的避开诱因，不怕费事，不贪快，从头开始。

花丝现象很多时侯并不是机床原因。确定脉冲源无毛病，间隙跟踪无异常后，应转按三个基本条件、一个诱因去找。一味去调床子，无助问题解决，还会误导用户，失去思路，不知原由。

如上解释，希望能帮助花丝问题的解决。好了以上就是济南速必得小编为大家整理汇总的线切割钼丝花丝现象原因分析详解。

我们为您组织了好多个纯线切割用户群，如果您想学习线切割操作，解决线切割问题与故障，了解线切割行情与耗材，可以联系下我们济南速必得的官方微信号A-RAIN186进群。一切都是群里朋友免费互助，万把线切割人已经组织起来了，有您一席，我们虚位以待！
